لماذا يتم استخدام محطة متكاملة في المسح؟

عمليات Total Station

  • هناك أقل من عشرة منتجين من توتال ستيشن التي يتم تسويقها بشكل عام في الولايات المتحدة.
  • قد يكون لكل صانع نماذج متنوعة جنبًا إلى جنب مع الميزات الاختيارية التي قد تكون مخصصة لظروف العمل المحلية مثل متطلبات الدقة وحجم المشروع (مسافات EDM) وكذلك حجم الطاقم الذي يمكن الوصول إليه.
  • يتطلب اختيار نموذج معين جنبًا إلى جنب مع جامع البيانات المرتبط وبرنامج (CADD) بعض الدراسة.
  • أفضل مكان للوجود هو استعراض الدراسات الاستقصائية الدورية عن طريق المطبوعات التجارية.
  • يوصى أيضًا بإجراء مناقشات مع المستخدمين في المهندسين والمساحين الآخرين وموردي الاستبيانات المحليين وبناة مسح (AE).
  • تعد مظاهرات العارضين في اجتماعات مجتمع المسح الحكومي مكانًا جيدًا آخر لمراقبة واختبار المعدات الجديدة.
  • في بعض الأحيان سيعرض البائعون القدوم إلى المنطقة وعرض معداتهم الخاصة في بيئة التشغيل المحلية الخاصة بك.

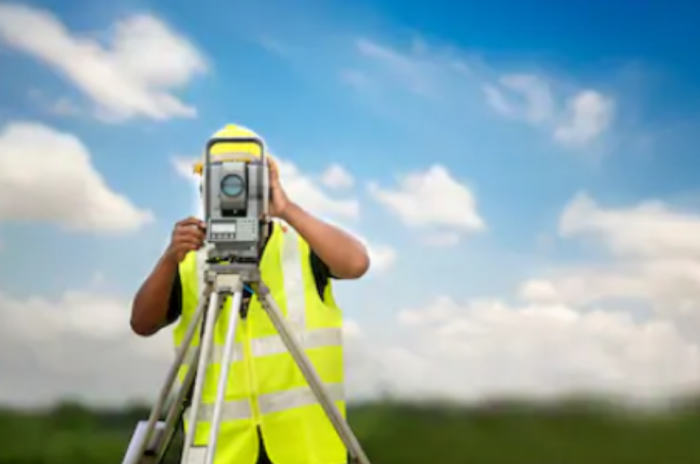

كيف يتم إجراء مسح المحطة المتكاملة

  • يتم إجراء عمليات مسح محطة متكاملة بشكل مشابه لملاعب العبور أو الجدول المستوي مسوحات المستوية.
  • يتم تثبيت إجمالي المحطات فوق نقاط التحكم بشكل مشابه لعمليات النقل التقليدية وأجهزة المزواة أو (EDM).
  • يستخدم معظمهم قوس ثلاثي اللولب من النوع البري يتم توسيطه قسرًا لربط ومحاذاة محطة المجموع مع الحامل ثلاثي القوائم.
  • تعتبر حوامل ثلاثية القوائم من الألياف الزجاجية الثقيلة أو الخشبية مثالية لدعم المحطات الكلية، التسوية فوق نقطة لا تتم أكثر من إجراءات الأدوات التقليدية.
  • يتمحور التريبراش حول النقطة أولاً باستخدام تقنية تعديل الساق القياسية للحامل ثلاثي القوائم.
  • يتم بعد ذلك تركيب محطة الرفع الكلي عند ثلاثي المسامير وتسويتها داخليًا إما بقوارير مستوية أو طرق ثنائية المحور رقمية اعتمادًا على نوع الأداة.
  • يتم استخدام إما الليزر أو الشلالات التناظرية للتوسيط النهائي داخل نقطة.
  • تقدم بعض المحطات الإجمالية من تحذيرات المستوى إلى المشغل.
  • يجب أحيانًا فحص جميع الشلالات بصريًا أو إلكترونيًا وتعديلها ومعايرتها.
  • يوفر الشاقول التقليدي هذا النوع من الفحص إذا تم استخدامه في ظروف مثالية.

أقطاب المنشور في المحطة المتكاملة

  • يتم استخدام مجموعة متنوعة من الأعمدة المستهدفة للقضيب البعيد لذلك يتم إنشاء الملاحظات الطبوغرافية.
  • من الشائع رؤية أعمدة الارتفاع المرنة والثابتة وفقًا، يمكن استخدام قضبان قابلة للتمديد (حتى 20 قدمًا وأعلى) خاصةً في استطلاعات تحديد ملامح الشاطئ وفي مناطق المظلات

المنشور القطب

  • بالنسبة لمعظم البرامج يتم إرفاق منشور عاكس رجعي بأعلى عمود المنشور بحيث لا يكون هناك أي تصحيح إزاحة غريب الأطوار مطلوب.
  • وبخلاف ذلك يجب تحديد تصحيح الإزاحة العاكس الرجعي وتنفيذه على المساحات الموجودة.
  • يساعد استخدام عمود ارتفاع ثابت في تقليل أخطاء الموارد البشرية.
  • يمكن أن يكون الحذاء إلى نقطة القطب مطلوبًا في أرضية ناعمة، يتم استخدام مستوى قضيب عادي لاستجواب عمود المنشور فوق نقطة.
  • تحتوي العديد من الأعمدة على مستويات قضيب مدمجة لتسهيل توصيل المنشور.

مدى ودقة EDM للمحطة المتكاملة

  • تختلف النطاقات ذات المنشورات القياسية والإصدارات غير العاكسة اختلافًا كبيرًا بين الشركات المصنعة.
  • يتم استخدام كل من أجهزة (EDM) بالليزر والأشعة تحت الحمراء، دقة المسافة إما نبضية (دقة منخفضة) أو مقارنة المرحلة (متوسط ​​- ± 2 إلى t 5 ملليمتر (مم) دقة).
  • قد يختلف نطاق موشور الصفيف الأول والثلاثة من ميل واحد إلى أكثر من 5 أميال.
  • يتم إعطاء نطاقات من إجمالي المحطات غير العاكسة بالنسبة إلى 90٪ و 18٪ من بطاقات كوداك الرمادية وقد تختلف من 300 قدم إلى أكثر من 3000 قدم.
  • لا تعد الدقة غير العاكسة جيدة مثل دقة المنشور نظرًا لهذا التباين في التضاريس العاكسة وبالتالي قد لا تكون مناسبة لاستطلاعات أكثر دقة مثل شهادات ارتفاع الطابق الأول من (FEMA).
  • في حدود النطاق الخارجي قد تكون هناك حاجة إلى شريط عاكس للدراجة ( سلسلة ) أو قضيب موشور مع عاكس رجعي.

أدوات التحكم في المحطة المتكاملة

  • تختلف براغي الظل ومسامير القفل الخاصة بإدارة اللوح والتركيز بشكل كبير بين العلامات التجارية للمحطات الإجمالية.
  • الزوم البصري (30X) ليس نادرًا في العديد من المحطات الإجمالية.
  • يجب تشغيل أدوات التحكم هذه وفقًا لتعليمات الشركة المصنعة.
